MetalTec IMU 5Х 630 — 5-ти осевой фрезерный обрабатывающий центр
Цена по запросу
| Система управления | HNC848DI |
| Размеры рабочего стола | ∅ 630 мм |
| Наибольшая нагрузка на стол | 500 кг |
| Мощность шпинделя | 18/22 кВт |
фрезерный обрабатывающий центр
НАЗНАЧЕНИЕ:
5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х 630 предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.
КОМЛЕКТАЦИЯ:
| ЧПУ | |
| HNC-848D | Есть |
| 5-осевой пакет калибровки | Есть |
| Моторшпиндель 15 000 об/мин /HSK-A63/ABG0220O5-H63.M.E | Есть |
| Водяное охлаждение шпинделя | Есть |
| Система защиты от пыли и стружки шпинделя | Есть |
| Магазин инструмента | |
| 40 шт. магазин инструмента | Есть |
| X, Y, Z – линейки оптические YUHENG | Есть |
| A, C- линейки оптические YUHENG | Есть |
| X, Y, Z – роликовые направляющие R35, PMI-TAIWAN | Есть |
| X, Y, Z- ШВП X,Y, 4012 C3, Z 3210,C3/PMI-TAIWAN | Есть |
| Электрика | |
| Рабочее освещение | Есть |
| Сигнальная лампа | Есть |
| Кондиционер электрошкафа | Есть |
| Подача СОЖ через шпиндель 30 Бар | Есть |
| Ленточный стружечный конвейер | Есть |
| Пистолет смыва | Есть |
| Воздушный пистолет | Есть |
| Полностью закрытая зона обработки | Есть |
| Система подачи СОЖ | Есть |
| Система продува инструментальных гнезд | Есть |
| Система очистки рабочей зоны | Есть |
| Автоматическая система смазки | Есть |
| Инструмент для обслуживания станка | Есть |
| Анкерные болты | Есть |
| Инструкция по эксплуатации | Есть |
ОПЦИИ, ВКЛЮЧЕННЫЕ В СТОИМОСТЬ:
- Инструментальный магазин на 40 позиций
- Cистема измерения инструмента Marposs contact
- Система измерения детали OMP40
- Подача СОЖ через шпиндель 30 Бар
- Оптические линейки (YUHENG)
ДИАГРАММА МОМЕНТА И МОЩНОСТИ. 15000 ОБ/МИН HSK-A63

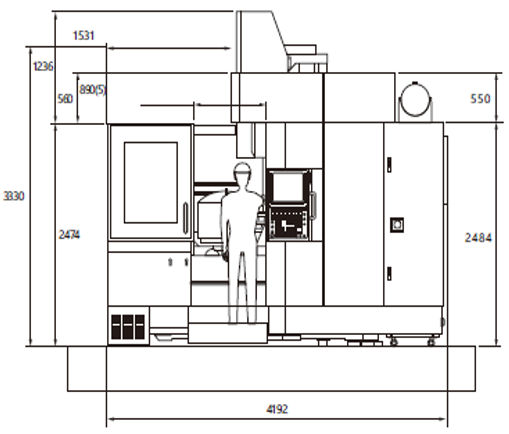

ГАБАРИТЫ СТАНКА:

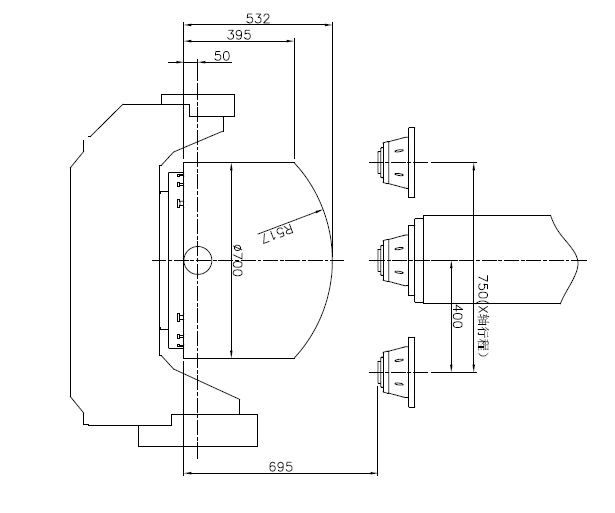

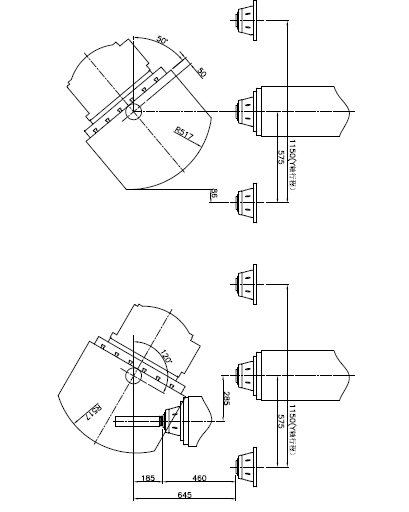

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ:
фрезерный обрабатывающий центр
| Модель | IMU-5X 630 |
| X/Y/Z-перемещения, мм | 750/1150/550 |
| Размер стола, мм | ∅ 630 |
| A/C-оси перемещения, ° | ±120/360 |
| Расстояние от конца шпинделя до стола (когда A-ось в 0 позиции), мм | 130~680 |
| Макс.нагрузка, кг | 500 |
| Суммарная мощность, кВт | 60 |
Шпиндель:
| Частота вращения шпинделя, об/мин | 15000/HSK-A63 |
| Мощность шпинделя (S1/S6-40%), кВт | 18/22 |
| Крутящий момент(S1/S6-40%), Нхм | 58/70 |
Магазин инструмента:
| Количество инструмента, шт. | 24 |
| Время смены инструмента, сек. | 1,8 |
| Диаметр инструмента, мм | ∅ 80 / ∅ 120 |
| Макс длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 8 |
Подачи:
| X/Y/Z-оси быстрые перемещения, м/мин | 36/36/30 |
| Макс. скорость подачи при резании, м/мин | 20 |
| A/C-оси, быстрые перемещения, об/мин | 20/30 |
| Точность позиционирования/повторяемость VDI DGQ 3441 / ISO 230-2 | VDI DGQ 3441 / ISO 230-2 |
| X/Y/Z, мм | 0.007/0.007/0.006 |
| A/C, сек | 8/8 |
Повторяемость:
| X/Y/Z, мм | 0.005/0.005/0.004 |
| A/C, сек | 5/5 |
Габаритные размеры:
| Высота, мм | 4000 |
| Площадь, мм² | 4200×3200 |
| Вес, кг | 16000 |
Конструктивные особенности
 | СТАНИНА В серии 5X-630 используется портальная конструкция с фиксированной балкой для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Оптимизированная конструкция станины с фиксированной балкой. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью. Технология шлифования зубчатых колес по DIN5 Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы. |
 | ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН на 24/30/40 позиции инструмента весом до 8 кг, время смены инструмента 2,5 сек. |
 | КОНДИЦИОНЕР ЭЛЕКТРОШКАФА Кондиционер электрошкафа, прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы. |
| СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP-40 В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями:
|
 | ПАНЕЛЬ УПРАВЛЕНИЯ
|
 | CAM СИСТЕМЫ, СОВМЕСТИМЫЕ С HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. |
| СИСТЕМА ОСНАСТОК HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Важнейшие свойства HSK-A63
Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1
|
